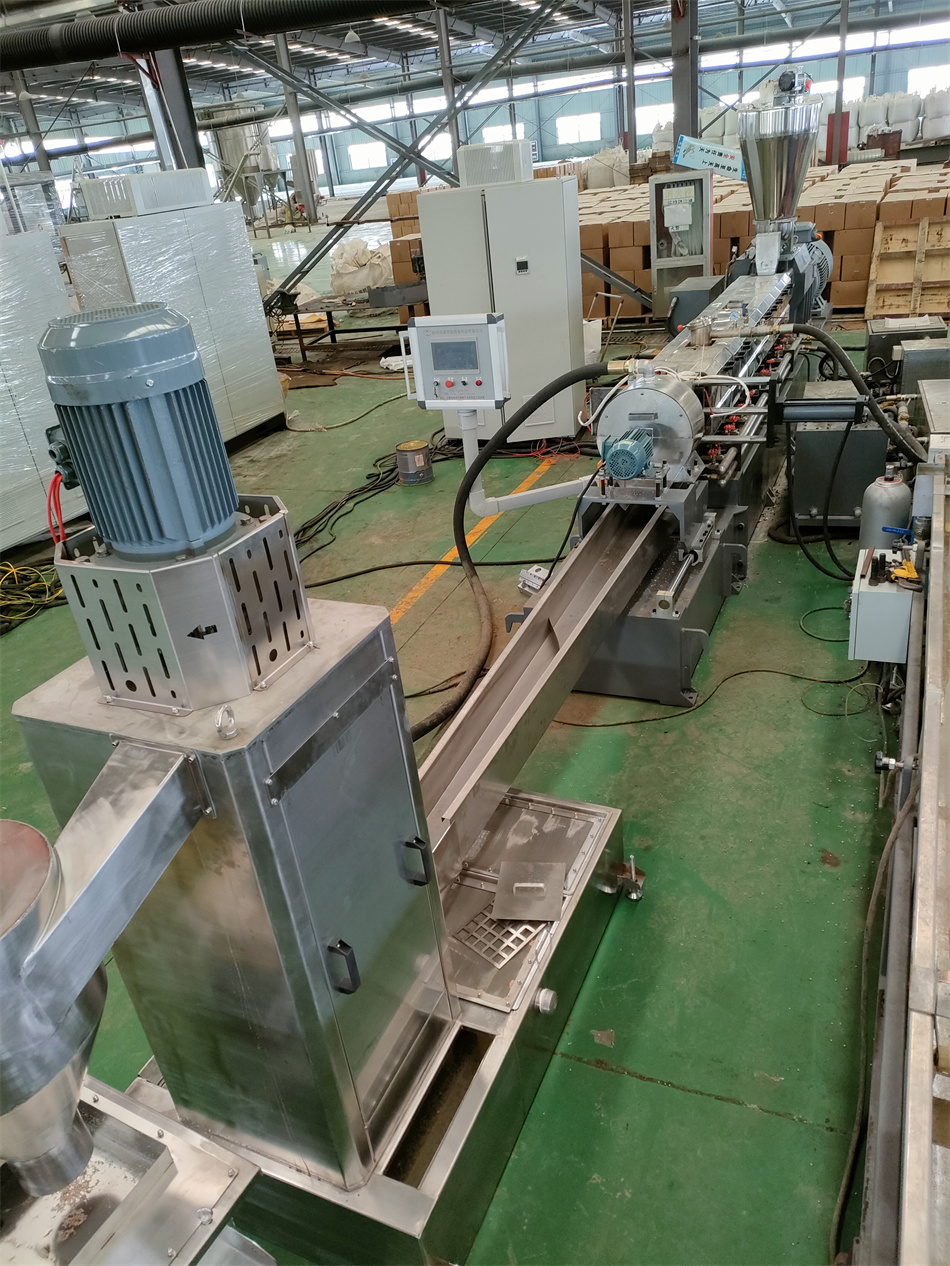

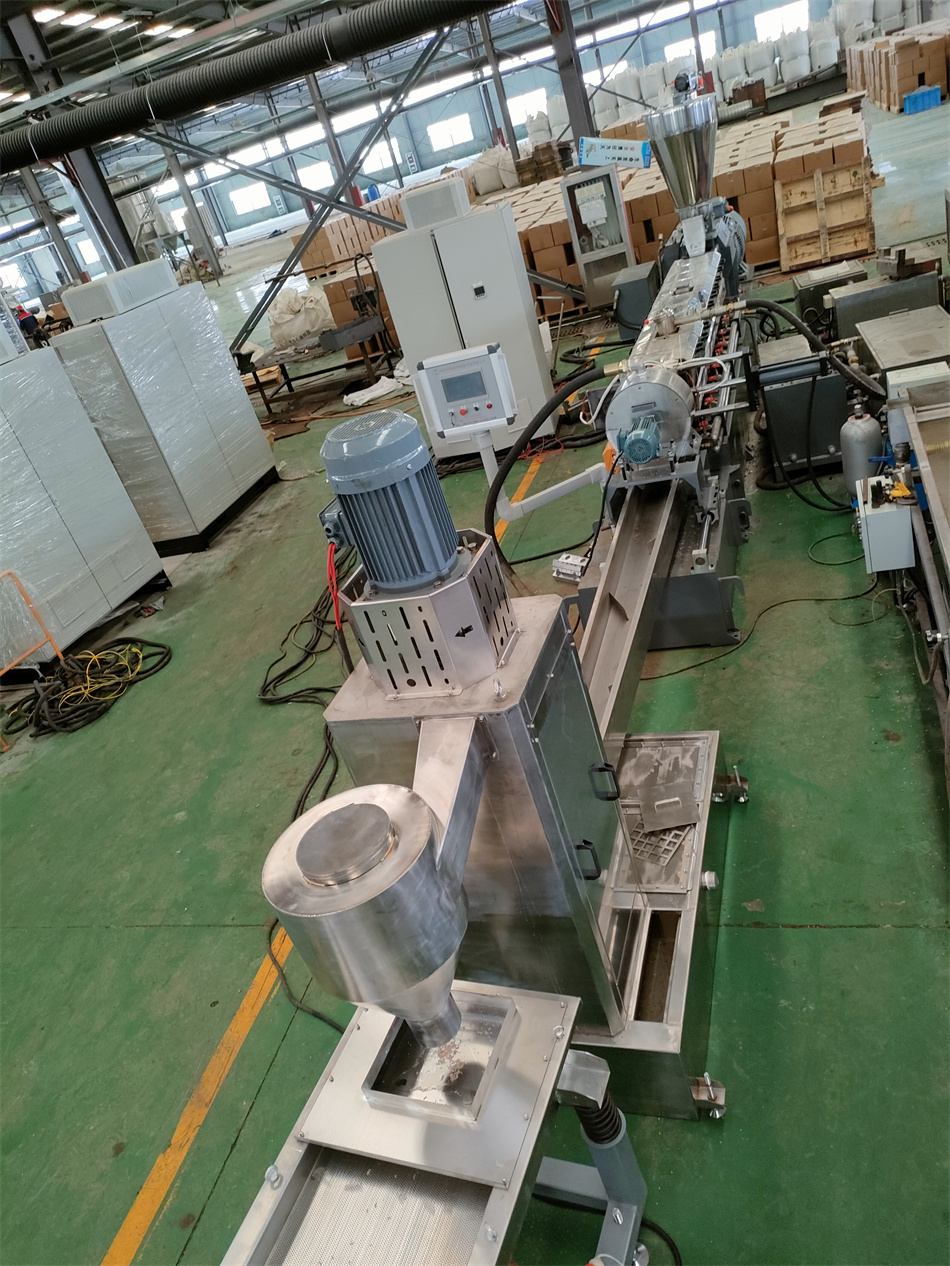

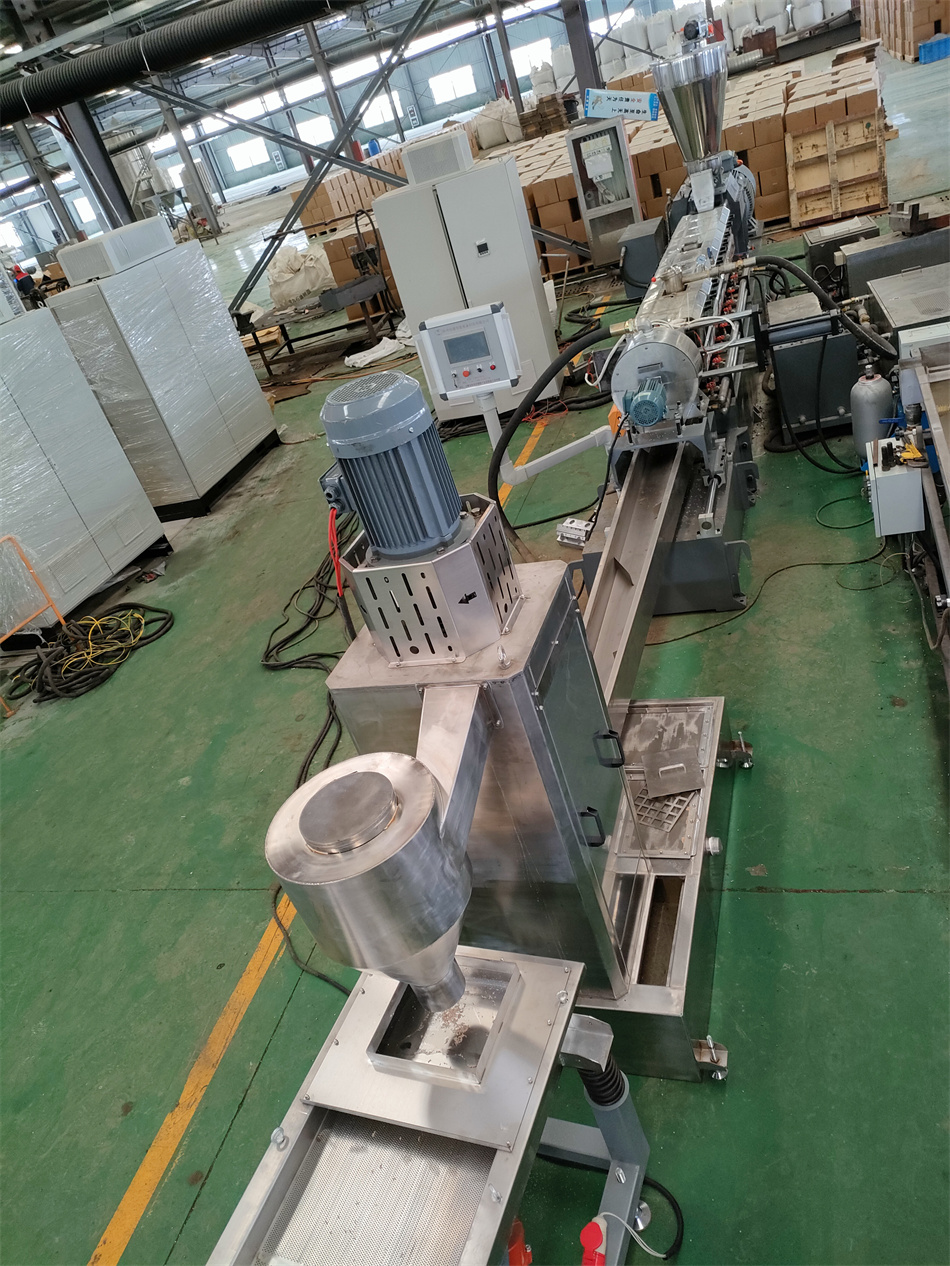

水環造粒機_雙螺桿水環造粒機_佳德造粒機JDL-75D雙螺桿水環造粒機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：雙螺桿計量式喂料——-JDL-75D雙螺桿擠出機----——液壓板式換網——水環熱切模頭------水泵-----離心脫水機------2.5米加長振動篩-----風冷成品料倉----- -主機采用：PLC控制Ⅲ、作業物料：TPE TPR 彈性體產 量：400-600公斤/小時（作業條件不同，產量稍有不同）特 點：這套設備主機是環保型；主機設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，1.雙螺桿齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞2.雙螺桿主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統3.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）
不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，節約水成本：2.2KW真空泵是每小時用水量是：0.25立方，24小時*0.25立方*300天* 3元水費=5400元水費/年4.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們設備比同類設備節能:10-15%電費二、水環造粒機_雙螺桿水環造粒機_機組配置（一）雙螺桿喂料系統1)雙螺桿喂料機； 電機功率：1.5kw；“三晶”變頻調速器；料斗加大2）料斗里面V型攪拌；電機功率：0.37KW,轉速：1-2/分鐘（二）JDL-75D雙螺桿擠出機1、高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）2）減速箱冷卻系統；油泵功率：1.1kw；采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統3、主機1）交流電機；功率：132kw；“利多”電機“三晶或羅賓漢”變頻調速器器4、螺桿:特殊螺桿1）直徑：φ71mm；長徑比48:1；水環造粒機_雙螺桿水環造粒機_螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十二節，L=290mm/節，第一節筒體為進料筒體，
第六節筒體為自然排氣；第十節筒體為抽真空;其余筒體為閉口筒體；筒體采用軟水冷卻；2）加熱區段：進料區不加熱，采用優質鑄鋁加熱器。6、水冷卻系統1）水泵泵電機功率：0.55kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統7.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，8、液壓板式換網：1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）9、水環機頭裝置：1)水環造粒機_雙螺桿水環造粒機_ 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（三）水環模面熱切輔機系統1）水環模面熱切造粒機：4級電機，功率1.5kw；熱切刀一套、電機聯軸器一件,“三晶”變頻調速器器2）水環切粒罩：臥式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;水環切粒罩與法郎為一體式;3）水泵一臺，功率3kw；加大型導流槽：不銹鋼材質，4）離心脫水機：一臺，電機功率11kw，加大型水箱為優質不銹鋼材質；5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最??；6）風吹成品料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；雙螺桿水沖造粒機 http://jdlkb.com/contents/14/85.html
